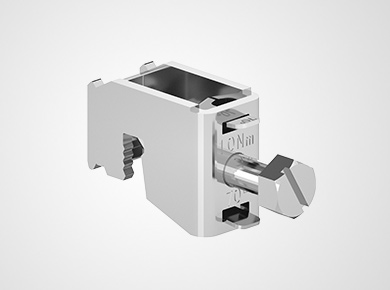

母线夹 (通用导线连接端子)

母线夹在母线系统中起连接导线的作用，利用无孔挂接技术，直接卡在母线排上，无需在母线上钻孔或焊接。既保证了母线的机械强度和导电性能，又大大简化了安装工序，节省了柜内空间。

订货信息

订货号：DN54287

产品型号：LJJ-70

适用母线：5mm 标准铜母线

适用连接：16mm² - 70 mm² 导线

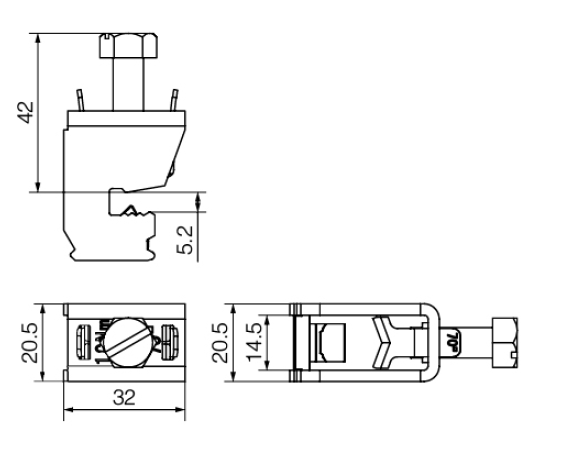

开口空间：14×14

产品信息

额定电压：AC 690V

额定电流：175A

额定冲击耐受电流 (Ipk)：46.7kA

包装信息

一级包装层级：袋装

一级包装数量：3个/袋

二级包装层级：盒装

二级包装数量：3袋/盒(共9个)

二级包装尺寸：120mm × 81mm × 82mm

三级包装层级：箱装

三级包装数量：16盒/箱(共144个)

三级包装尺寸：344mm × 256mm × 183mm

参考标准

IEC 61439-1

IEC 60999-1

IEC 60999-2

产品认证

证书编号：AK 50563656 0001

依据 IEC 61439-1:2011 进行测试

报告编号：50317471 002

▪ 适配 60mm 母线系统

▪ 适配 30mm 母线系统

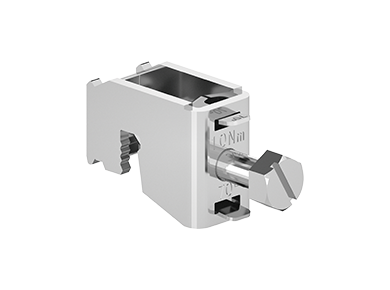

端子自带支撑弹簧，螺钉不易脱落，开口空间无死角。

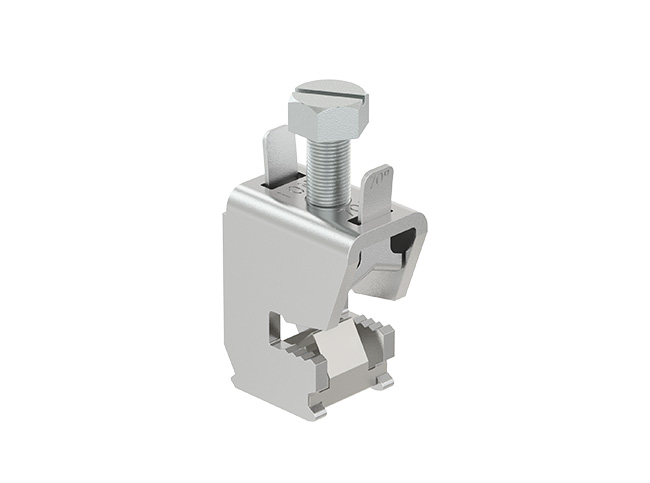

端子自带额定截面积与扭力矩标识，快速匹配导线。
