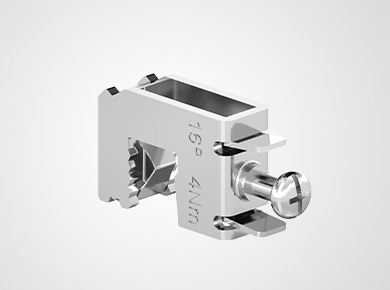

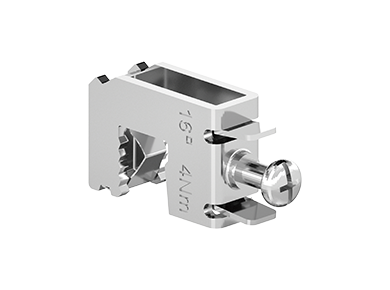

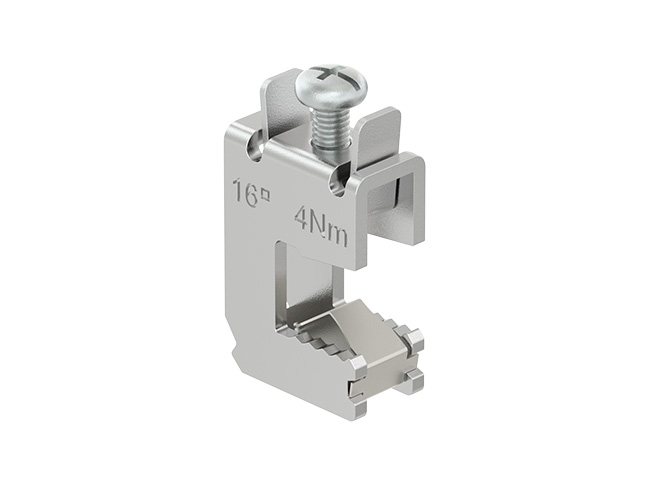

母线夹 (通用导线连接端子)

母线夹在母线系统中起连接导线的作用，利用无孔挂接技术，直接卡在母线排上，无需在母线上钻孔或焊接。既保证了母线的机械强度和导电性能，又大大简化了安装工序，节省了柜内空间。

订货信息

订货号：DN54289

产品型号：LJJ-16

适用母线：10mm 标准铜母线

连接导线：1.5 - 16 mm²

开口空间：7.5×7.5

产品信息

额定工作电压(Ue)：AC 690 V

电路额定电流 (Inc)：65 A

额定冲击耐受电流 (Ipk)：30.6 kA

包装信息

一级包装层级：袋装

一级包装数量：3个/袋

二级包装层级：盒装

二级包装数量：5袋(15个)/盒

二级包装尺寸：120 mm × 81 mm × 82 mm

三级包装层级：箱装

三级包装数量：33盒(495个)/盒

三级包装尺寸：480 mm × 265 mm × 280 mm

参考标准

IEC 61439-1

IEC 60999-1

IEC 60999-2

CE

证书编号：AK 50563656 0001

依据 IEC 61439-1:2011 进行测试

报告编号：50317471 002

周围空气温度(Ta)

室内 Ta：-5℃～+40℃（24h平均≤+35℃）

户外 Ta：≤+40℃（24h平均≤+35℃）

海拔≤2000m

污染等级：III级

端子自带支撑弹簧，螺钉不易脱落，开口空间无死角。

端子自带额定截面积与扭力矩标识，快速匹配导线。
