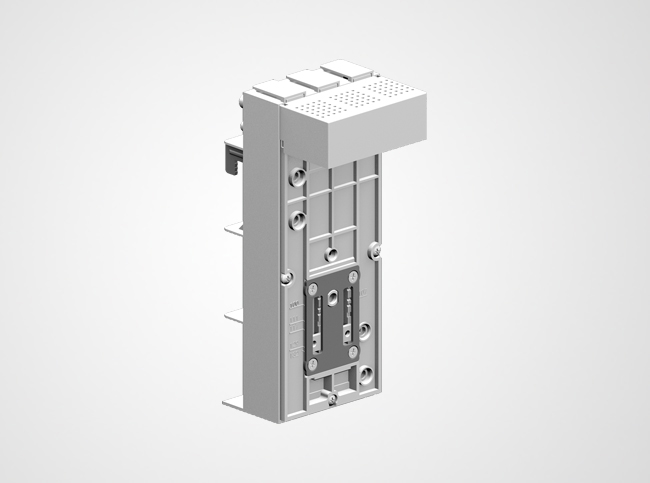

DN55067

产品说明

转接器用于实现不同型号的断路器与系统之间的连接和过渡,确保电气连接的稳定性和安全性。

订货号:DN55067

适用系统:60mm

极数:3极

适用母线:12、15、20、25、30×5、10 标准铜母线

塑壳尺寸:30×132×M4

适配断路器:环宇 HUM8D-100SC、天正 TGM3E-160

塑壳要求:固定板前式

连接系统:上端至系统

附件:接线柱附件包

产品参数

型号:ZJQ-160

额定工作电流Ie(A):160

额定工作电压Ue(V)AC:690

额定绝缘电压Ui (V)AC:1000

额定冲击耐受电压Uimp(kV):6

额定短时耐受电流Icw(kA/1s):10

机械参数

尺寸 宽度×高度×厚度(mm):90.9×226.6×102.2

重量(kg/个):82/100

包装参数

箱包装件数:16

箱包装尺寸(mm):460×310×300

包装材料:纸箱

包装类型:箱装

参考标准

IEC 61439-1:2020

GB/T 7251.1:2023

认证许可

CE、TUV

CCC认证:无需强制认证

补充说明

以上数据仅供参考,具体参数请咨询工程师以获取详细和准确的信息。

适用条件

适用系统

- 60mm母线系统

适用环境

- 环境温度范围:-5℃~+55℃,而且在24h内其平均温度不得超过+35℃,环境温度低于-5℃或高于+55℃应考虑降容。

- 海拔:安装场地的海拔不得超过2000m

- 户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。

- 污染等级:3级

- 安装类别 :Ⅲ

- 应安装在无显著摇动、冲击振动的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

- 注意:特殊使用环境请与生产厂家协商

产品优势

- 适应不同设备连接,满足各种应用需求

- 模块化结构,易于安装和扩展,适应不同需求。

- 设计紧凑,能够有效减少所占用的物理空间。

- 良好的绝缘和防护,具备安全性能和可靠性。

- 维护和检修简单,能快速检测和解决问题。

尺寸图
