产品说明
转接器用于实现不同型号的断路器与系统之间的连接和过渡,确保电气连接的稳定性和安全性。
订货号:DN55163
适用系统:60mm
极数:3极
适用母线:12、15、20、25、30×5、10 标准铜母线
塑壳尺寸:35×146×M4
适配断路器:伊顿 NZM2-250
塑壳要求:固定式板前
连接系统:下端至系统
附件:接线柱附件包
产品参数
型号:ZJQ-250
额定工作电流Ie(A):250
额定工作电压Ue(V)AC:690
额定绝缘电压Ui (V)AC:1000
额定冲击耐受电压Uimp(kV):6
额定短时耐受电流Icw(kA/1s):12
机械参数
尺寸 宽度×高度×厚度(mm):109.3×269.5×120
重量(kg/个):96.6/100
包装参数
箱包装件数:9
箱包装尺寸(mm):450×360×250
包装材料:纸箱
包装类型:箱装
参考标准
IEC 61439-1:2020
GB/T 7251.1:2023
认证许可
CE、TUV
CCC认证:无需强制认证
补充说明
以上数据仅供参考,具体参数请咨询工程师以获取详细和准确的信息。
适用条件
适用系统
- 60mm母线系统
适用环境
- 环境温度范围:-5℃~+55℃,而且在24h内其平均温度不得超过+35℃,环境温度低于-5℃或高于+55℃应考虑降容。
- 海拔:安装场地的海拔不得超过2000m
- 户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。
- 污染等级:3级
- 安装类别 :Ⅲ
- 应安装在无显著摇动、冲击振动的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
- 注意:特殊使用环境请与生产厂家协商
产品优势
- 适应不同设备连接,满足各种应用需求
- 模块化结构,易于安装和扩展,适应不同需求。
- 设计紧凑,能够有效减少所占用的物理空间。
- 良好的绝缘和防护,具备安全性能和可靠性。
- 维护和检修简单,能快速检测和解决问题。

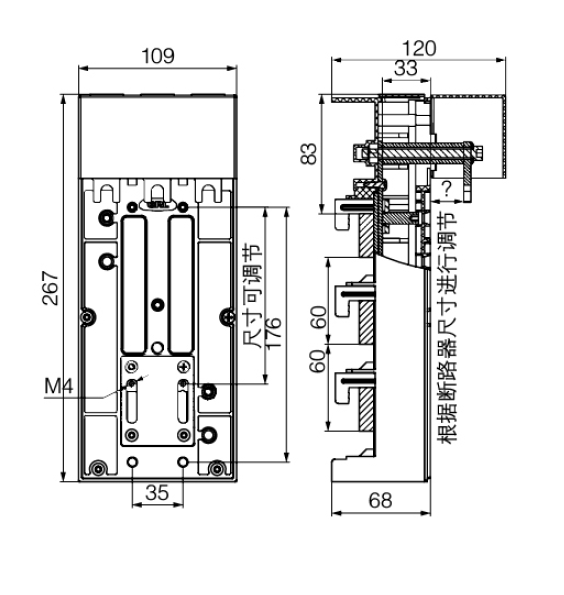

尺寸图
