DN55193

产品说明

  订货号 DN55193

  250A 母线转接器 140.3 × 290.4

  固定式板前,4 极 下端至系统

  塑壳尺寸 70×200×M4

  塑壳示例  杭州乾龙 QLL2-250/4

  适用母线

  12、15、20、25、30×5、10 标准铜母线和异形铜母线

  外形尺寸

  宽 × 高 × 深(mm):140.3×290.4×63.4


  主要技术参数

  产品应用

断路器安装

  适用系统

60mm

  订货号

DN55193

  产品系列

ZJQ-250

  产品类型

塑壳断路器转接器

  极数

4P
  额定工作电压UeAC 690V

  额定绝缘电压Ui

1000V

  额定冲击耐压Uimp

6kV

  额定工作电流Ie

250A

  符合标准

IEC 61439-1、GB/T 7251.1

  认证许可

TUV 文件:CH 50453055

CCC 认证:无需强制认证

  注:以上数据仅供参考,具体参数请咨询工程师。

适用条件

  适用于60mm间距的封闭式母线系统中

  12、15、20、25、30×5、10 标准铜母线和异形铜母线

  塑壳尺寸:70×200×M4

  塑壳要求:固定式板前/需板后能开孔(要据配置选择)

  连接系统:下端至系统

  适配断路器:

  杭州乾龙 QLL2-250/4、浙江乾友 QKM3L-250/4、德菱 CBRM3EL-250

  附件:接线柱附件包/软连接 DN28001 4条

产品优势

  可靠与安全:短路和过载保护,确保安全可靠。

  模块化设计:模块化安装快速,布局整洁美观。

  可视化操作:分、合闸可视化,支持挂锁保护。

  多功能集成:集成电能测量,可远程输出功能

  检修与维护:电路容量灵活调整,降低维护难度。

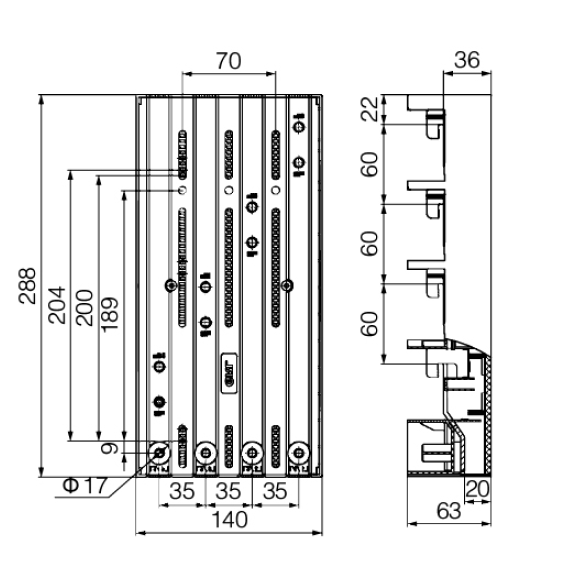

尺寸图


文件下载

如果您有任何关于合作的报价或有任何查询,请随时给我们发电子邮件scb@grlele.com或使用下面的查询表格。我们的销售代表将在24小时内与您联系。感谢您对我们产品感兴趣。

我想购买DN55193
