DN53254

产品说明

  订货号 DN53254

  末端盖

  3 极,模块化安装

  适用母线支架

  DN52479

  外形尺寸

  宽 × 高 × 深(mm):24 × 320 × 42


  主要技术参数

  产品应用

支撑保护

  适用系统

100mm

  订货号

DN53254

  产品系列

DNG/E

  产品类型

末端盖

  极数

3P

  符合标准

GB/T7251.1   IEC61439-1

  外形尺寸

  适用母线架

DN52479

  高度

320 mm

  宽度

24 mm

  深度

42 mm

  重量

0.222 kg

  材质

PVC
  包装单位

  内盒装件数

20 个

  内盒长度

325 mm

  内盒宽度

106 mm

  内盒高度

74 mm

  外箱装件数

560 个

  外箱长度

700 mm

  外箱宽度

445 mm

  外箱高度

270 mm

  注:以上数据仅供参考,具体参数请咨询工程师。

适用条件

  周围空气温度

(室内)

-5℃~+40℃

  24h 平均温度

(室内)

不得超过 +35℃

  周围空气温度

(户外)

不超过 +40℃

  24h 平均温度

(户外)

不得超过 +35℃

  海拔高度

不得超过 2000m

  最高污染等级

III 级
  配套要求需要配合规定尺寸的母线

  最小电气间隙

大于 8 mm

  最小爬电距离

大于 10 mm

  注:以上数据仅供参考,具体参数请咨询工程师。

产品优势

  物理保护:封闭母线的裸露端部,提供物理屏障。

  电气绝缘:提供绝缘防护,确保系统的安全性。

  合理设计:保护母线内部的清洁,延长使用寿命。

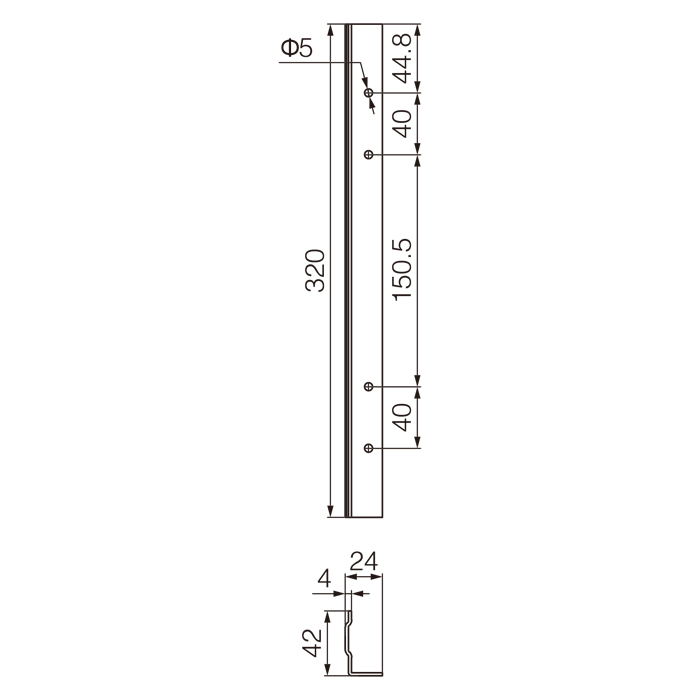

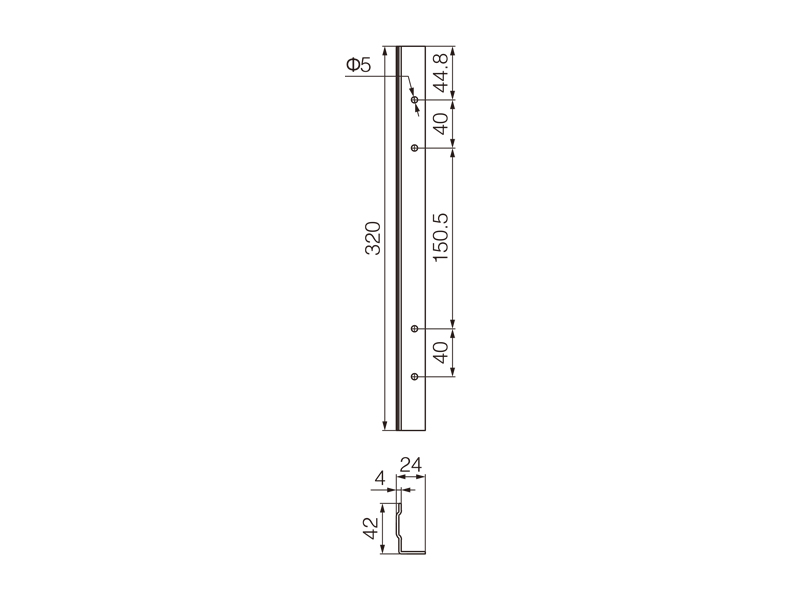

尺寸图


文件下载

  文件名称文件类型大小下载
  3D模型STEP9KB下载
  2D尺寸PDF81KB下载
