产品说明
接线板用于实现电力的有效分配和管理,确保系统的安全、稳定和高效运行。
产品参数:
型号:/
额定工作电流Ie(A):400
额定工作电压Ue(V)AC:690
极数:3极
适用系统:185 mm
适用母线:15、20、25、30×5、10 标准铜母线和异形铜母线
连接电缆:120-240 mm² 圆单股或圆多股导线
参考标准:
IEC 61439-1:2020
GB/T 7251.1:2023
机械参数:
尺寸 宽度×高度×厚度(mm):60×624.5×142
重量(kg/个):/
包装参数:
盒/箱包装件数:1/6
盒包装尺寸(mm):690×165×115
包装材料:纸箱
包装类型:箱装
补充说明:
以上数据仅供参考,具体参数请咨询工程师以获取详细和准确的信息。
适用条件
适用系统:
- 185mm母线系统
适用环境:
- 室内周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。
- 户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。
- 最高污染等级:III级
- 海拔:安装场地的海拔不得超过2000m。
产品优势
- 采用模块化设计,便于根据需要进行扩展和调整。
- 布线更整齐有序,减少电缆交叉和混乱,便于安装和维护。
- 由绝缘材料制成,提供良好的电气绝缘,防止触电和短路事故。
- 保护接线点免受外部机械损伤,确保系统的安全性和可靠性。

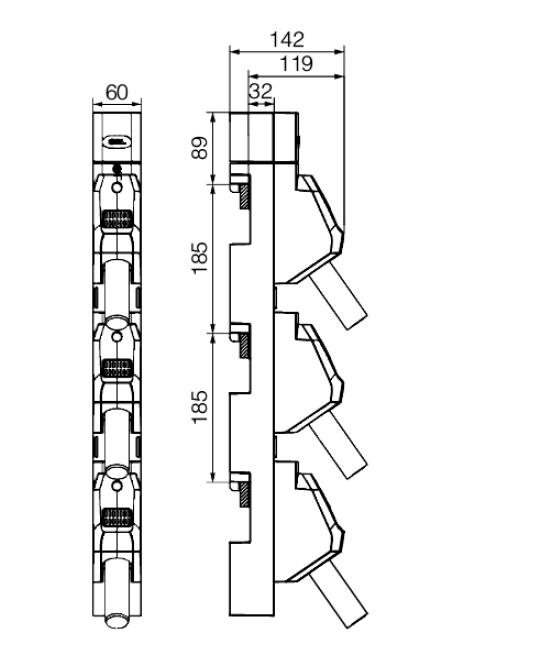

尺寸图
