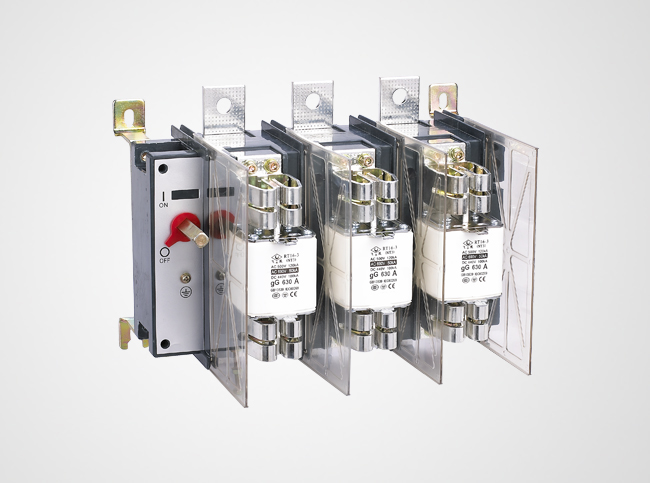

型号：HH15(QSA)

极数：3极/4极

额定电流：125A-1250A

额定电压：415V/690V

性能参数

参考标准

IEC 60947-3

GB/T 14048.3

适用范围

HH15系列隔离开关熔断器组及隔离开关适用于具有高短路电流的配电电路和电动机电路中．作为手动不频繁操作的主开关或总开关，可作电路短路保护之用。广泛用于较高级的抽屉式低压成套装置中。

正常工作条件和安装条件

▶ 周围空气温度不高于+40℃，不低于-5℃.
▶ 安装地点的海拔不超过2000米

▶ 湿度：最高温度为+40℃时，空气相对湿度不超过5%，在较低的温度可以允许有较高的相对湿度，例如20℃时达到90%。对由于温度变化偶尔产生的凝露应采取相应的措施。

▶ 周围环境污染等级为3级。
▶ 开关应安装在无显著摇动，冲击振动和没有风雪侵袭的地方，铜是安装地点应在无爆炸危险截止，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

产品特点

▶ 开关采用正面旋转操作方式．由操作机构、触头系统、手柄等组成

▶ 开关采用全封闭式结构，弹簧储能操作，开关闭合和分断的速度与操作者的动作速度无关，因而保证操作人员及设备的安全

▶ 开关具有独特性能的触头系统，保证了产品温升的稳定性

▶ 操作手柄可安装在开关柜门上，当柜门关上时手柄即与开关的操作杆契台，当开关处于闭合位置时，手柄与柜门联锁，可防止柜门打开

▶ 开关另配有延长轴，特殊长度可进行单独订制
