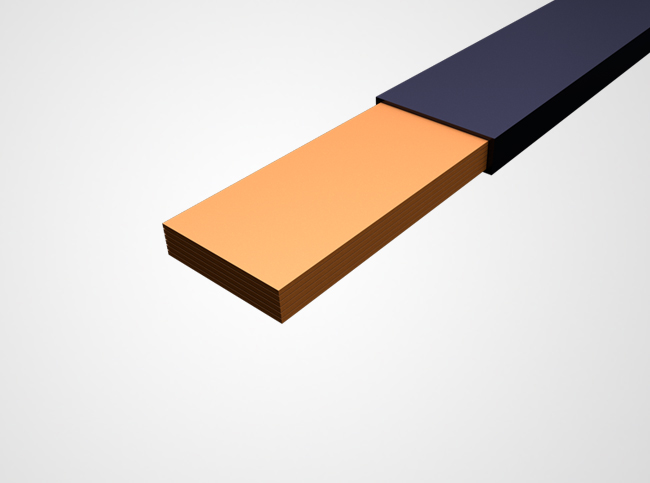

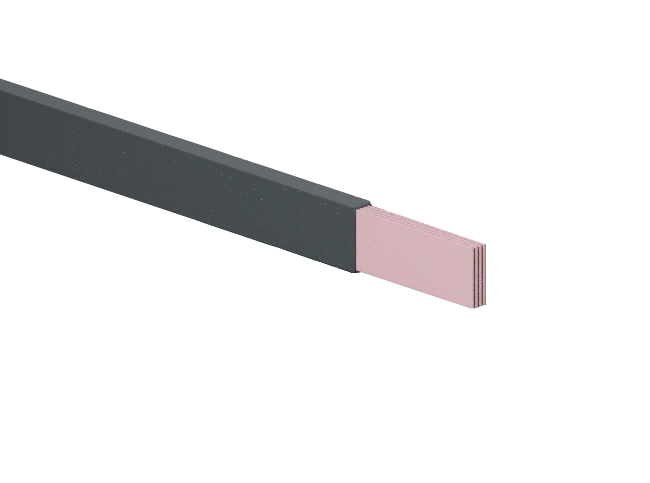

产品说明
柔性母线,最大长度至2000mm。
产品参数:
型号:DNTM3-2/2
截面(mm²):39-64.8
额定电流(A) :250
默认长度(mm):2000
材料:T2纯铜,铜含量≥99.90%
表面处理:可镀锡
参考标准:
GB/T 5231-2022
机械参数:
尺寸 宽度×高度(mm):9-24×3-7.2
重量(kg):/
产品说明:

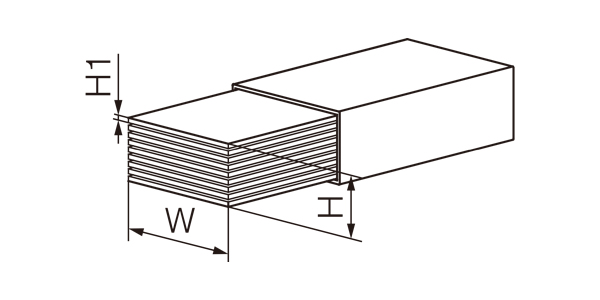

H=母线层数、H1=每层厚度、W=母线宽度
订货号:H×W×H1=截面积
DN61243:9×9×0.8=64.8mm²
DN61245:3×13×0.5=39mm²
DN61246:4×15.5×0.8=49.6mm²
DN61249:2×20×1=40mm²
DN61250:3×20×1=60mm²
DN61255:2×24×1=48mm²
K=开尔文温度(计算温度,并非测量温度)、T2=柔性母线表面温度、T1=柔性母线周边的环境温度
柔性母线温升值计算 K=T2-T1,产品优选 K50 对应的电流值
DN61243:K70=314,K60=291,K50=265,K40=237,K30=206,K20=168
DN61245:K70=300,K60=277,K50=253,K40=226,K30=196,K20=160
DN61246:K70=380,K60=350,K50=320,K40=286,K30=248,K20=202
DN61249:K70=326,K60=300,K50=275,K40=246,K30=214,K20=174
DN61250:K70=428,K60=395,K50=360,K40=323,K30=280,K20=228
DN61255:K70=450,K60=416,K50=380,K40=340,K30=295,K20=240
当柔性母线采用两个或三个并联时,需使用降容系数
以DN61250为例,K为50时;额度电流为360A
2个柔性母线并联时 360A×1.72(电容降系数)= 619A
3个柔性母线并联时 360A×2.25(电容降系数)= 810A
型号规格:
柔性母线的默认规格及对应的订货号如下:
DN61243:柔性母线 9×9×0.8-2000mm裸铜
DN61245:柔性母线 6×13×0.5-2000mm裸铜
DN61246:柔性母线 4×15.5×0.8-2000mm裸铜
DN61249:柔性母线 2×20×1-2000mm裸铜
DN61250:柔性母线 3×20×1-2000mm裸铜
DN61255:柔性母线 2×24×1-2000mm裸铜
在此基础上,我们还可以根据需求,按照图纸进行切割定制。
适用条件
适用系统:
- 60mm母线系统
- 100mm母线系统
- 185mm母线系统
- 其他250A以下的电气系统
适用环境:
- 室内周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。
- 户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。
- 最高污染等级:III级
- 海拔:安装场地的海拔不得超过2000m。
产品优势
- 铜排既起到导电作用,又起到制成作用。
- 绝缘层可有效保护铜排不受侵蚀性物质损害。
尺寸图
