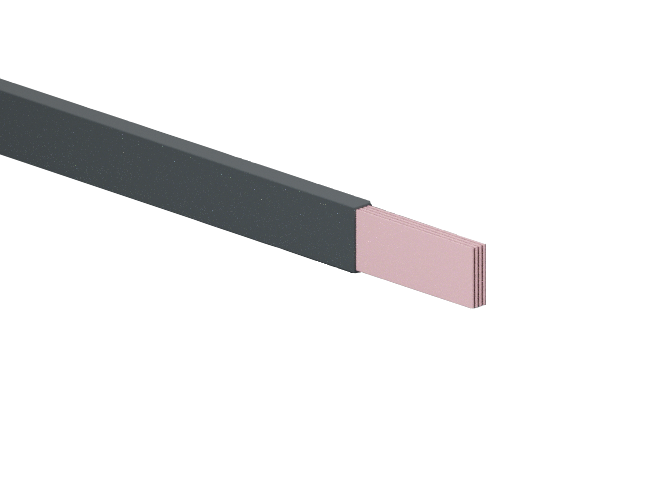

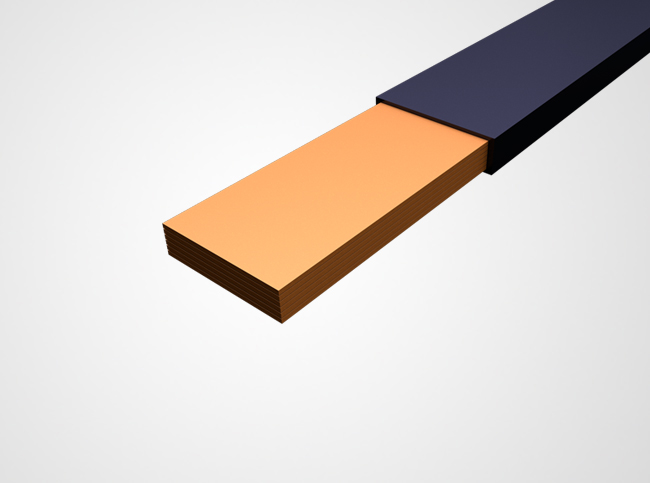

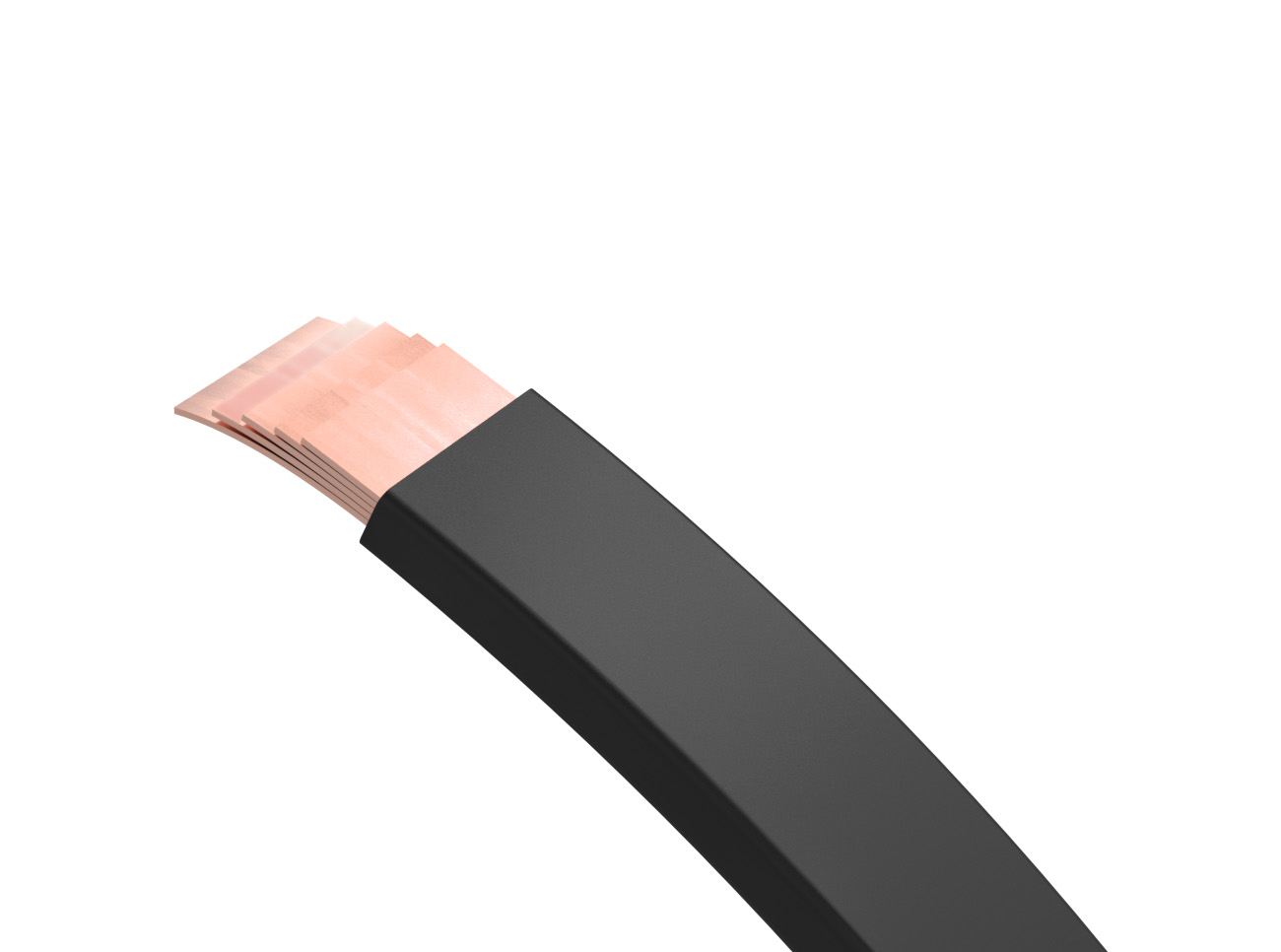

柔性母排-800

产品说明

柔性母线,最大长度至2000mm。

产品参数:

型号:DNTM3-6/6

截面(mm²):240-256

额定电流(A) :800

默认长度(mm):2000

材料:T2纯铜,铜含量≥99.90%

表面处理:可镀锡

参考标准:

GB/T 5231-2022

机械参数:

尺寸 宽度×高度(mm):24-80×3-10

重量(kg):/

产品说明:

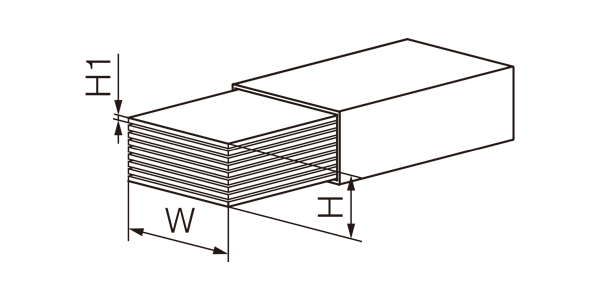

H=母线层数、H1=每层厚度、W=母线宽度

订货号:H×W×H1=截面积

DN61261:10×24×1=240mm²

DN61267:8×32×1=256mm²

DN61273:6×40×1=240mm²

DN61278:5×50×1=250mm²

DN61283:4×63×1=252mm²

DN61288:3×80×1=240mm²


K=开尔文温度(计算温度,并非测量温度)、T2=柔性母线表面温度、T1=柔性母线周边的环境温度

柔性母线温升值计算 K=T2-T1,产品优选 K50 对应的电流值

DN61261:K70=948,K60=877,K50=800,K40=716,K30=592,K20=506

DN61267:K70=1018,K60=943,K50=860,K40=770,K30=667,K20=544

DN61273:K70=1018,K60=943,K50=860,K40=770,K30=667,K20=544

DN61278:K70=1100,K60=1016,K50=930,K40=830,K30=718,K20=588

DN61283:K70=1010,K60=935,K50=855,K40=763,K30=661,K20=541

DN61288:K70=980,K60=906,K50=827,K40=740,K30=640,K20=523


当柔性母线采用两个或三个并联时,需使用降容系数

以DN61261为例,K为50时;额度电流为800A

2个柔性母线并联时 800A×1.72(电容降系数)= 1376A

3个柔性母线并联时 800A×2.25(电容降系数)= 1800A


型号规格:

柔性母线的默认规格及对应的订货号如下:

DN61261:柔性母线 10×24×1-2000mm裸铜

DN61267:柔性母线 8×32×1-2000mm裸铜

DN61273:柔性母线 6×40×1-2000mm裸铜

DN61278:柔性母线 5×50×1-2000mm裸铜

DN61283:柔性母线 4×63×1-2000mm裸铜

DN61288:柔性母线 3×80×1-2000mm裸铜

在此基础上,我们还可以根据需求,按照图纸进行切割定制。

适用条件

适用系统:

- 60mm母线系统

- 100mm母线系统

- 185mm母线系统

- 其他800A以下的电气系统

适用环境:

- 室内周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

- 户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。

- 最高污染等级:III级

- 海拔:安装场地的海拔不得超过2000m。

产品优势

- 铜排既起到导电作用,又起到制成作用。

- 绝缘层可有效保护铜排不受侵蚀性物质损害。

尺寸图
