产品说明

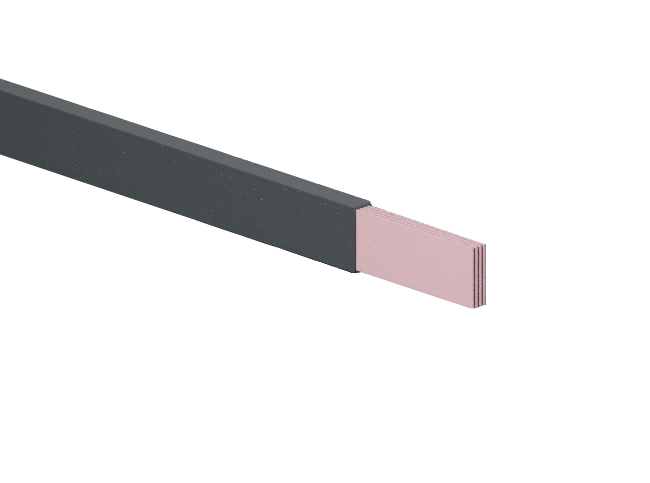

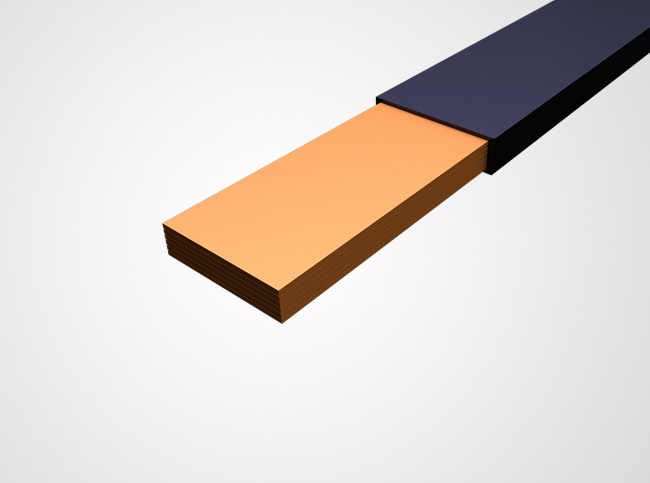

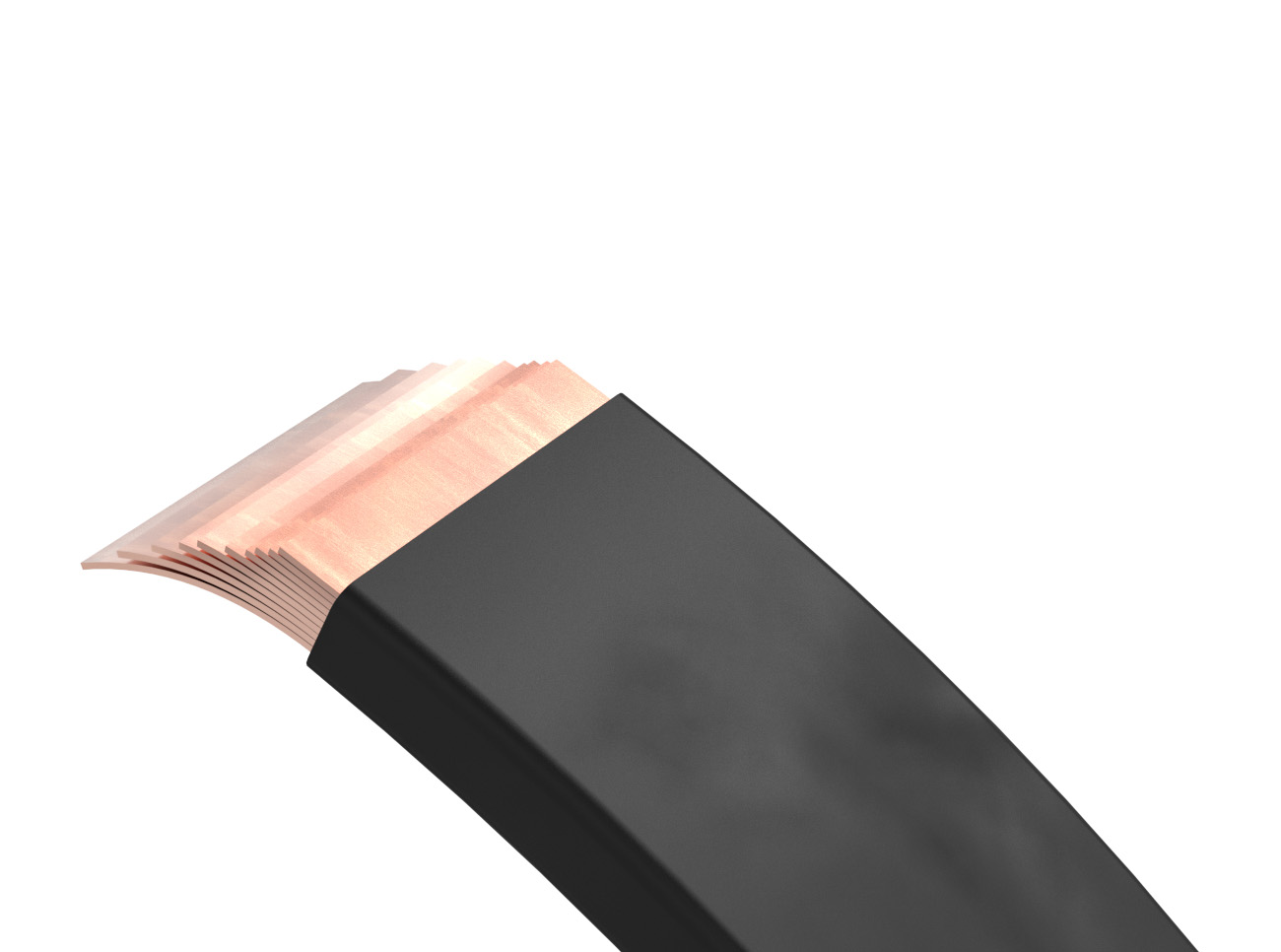

柔性母线
1600A 多层铜母线,最大长度至2000mm
产品参数:
型号:DNTM3-10/10
截面(mm²):630-1200
额定电流(A) :1600A
默认长度(mm):2000
材料:T2纯铜,铜含量≥99.90%
表面处理:可镀锡
参考标准:
GB/T 5231-2022
机械参数:
尺寸 宽度×高度(mm):63-120×8-12
重量(kg):/
产品说明:

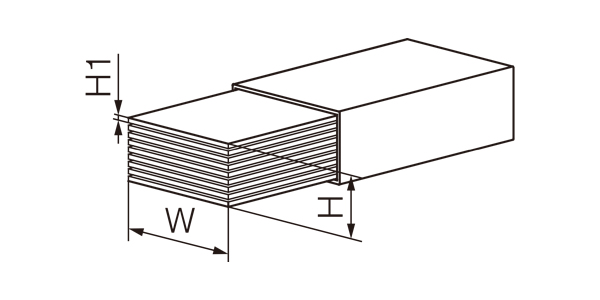

H=母线层数、H1=每层厚度、W=母线宽度
层数 H | 宽度 W | 厚度 H1 | 截面mm² | 订货号 |
10 | 63 | 1 | 630 | 61287 |
8 | 80 | 1 | 640 | 61292 |
10 | 80 | 1 | 800 | 61293 |
8 | 100 | 1 | 800 | 61297 |
10 | 100 | 1 | 1000 | 61298 |
12 | 100 | 1 | 1200 | 61299 |
10 | 120 | 1 | 1200 | 61300 |
K=开尔文温度(计算温度,并非测量温度)、T2=柔性母线表面温度、T1=柔性母线周边的环境温度
柔性母线温升值计算 K=T2-T1,产品优选 K50 对应的电流值
K | ||||||
70 | 60 | 50 | 40 | 30 | 20 | 订货号 |
1895 | 1755 | 1600 | 1435 | 1240 | 1012 | 61287 |
1895 | 1755 | 1600 | 1430 | 1240 | 1012 | 61292 |
2100 | 1945 | 1775 | 1585 | 1375 | 1123 | 61293 |
2147 | 1990 | 1815 | 1625 | 1405 | 1148 | 61297 |
2350 | 2170 | 1985 | 1775 | 1535 | 1255 | 61298 |
2500 | 2315 | 2115 | 1890 | 1636 | 1338 | 61299 |
2755 | 2550 | 2330 | 2070 | 1792 | 1474 | 61300 |
当柔性母线采用两个或三个并联时,需使用降容系数
以DN61287为例,K为50时;额度电流为1600A
2个柔性母线并联时
1600A×1.72(电容降系数)= 2752A
2个柔性母线并联时
1600A×2.25(电容降系数)= 3600A
对柔性母线进行采购时,可以根据母线层数×母线宽度×单层母线的厚度-母线长度+表面处理工艺进行下单
以DN61287为例,默认长度2000mm;它的规格是:柔性母线 10*63*1mm-2000mm长(镀锡)
适用条件
适用系统:
- 60mm母线系统
- 100mm母线系统
- 185mm母线系统
- 其他1600A以下的电气系统
适用环境:
- 室内周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。
- 户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。
- 最高污染等级:III级
- 海拔:安装场地的海拔不得超过2000m。
产品优势
- 铜排既起到导电作用,又起到制成作用。
- 绝缘层可有效保护铜排不受侵蚀性物质损害。
