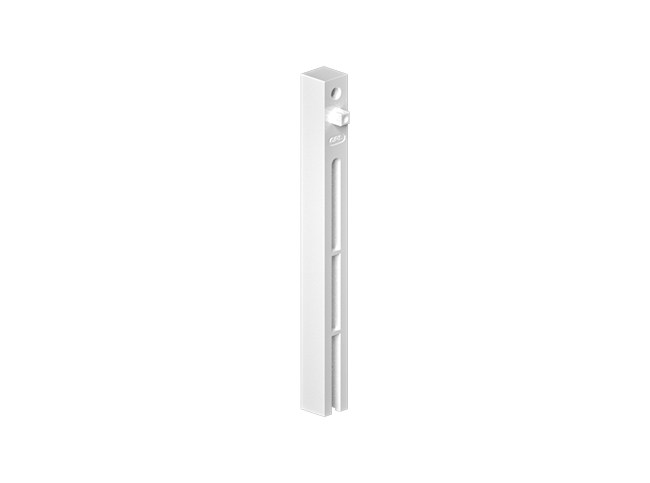

DN52010

产品说明

  订货号 DN52010

  母线支架

  3 极,模块化安装

  适用母线

  T型 异形铜母线 或 30×10 标准铜母线

  外形尺寸

  宽 × 高 × 深(mm):20.5 × 216 × 50


  主要技术参数

  产品应用

支撑保护

  适用系统

60mm

  订货号

DN52010

  产品系列

MXJ-400

  产品类型

母线支架

  极数

3P

  额定工作电压Ue

AC 690V

  额定绝缘电压Ui

1000V

  额定冲击耐压Uimp

8kV

  额定持续电流Inc

630A

  额定短时耐流Icw

30kA/1s

  符合标准

GB/T7251.1   IEC61439-1

  认证许可

TUV 文件:CH 50453055

CCC 认证:无需强制认证

  外形尺寸

  适用母线

异形铜母线 或 标准铜母线

  母线厚度

10

  母线宽度

30

  母线类型

T型

  母线截面积

400 mm²

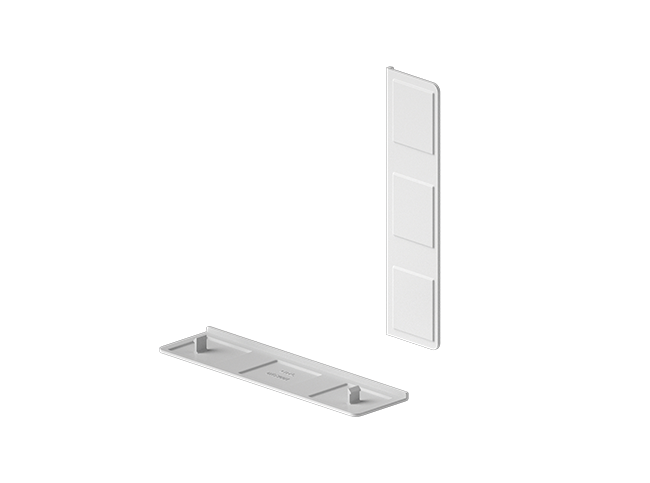

  适用母线盖

DN53001

  高度

216 mm

  宽度

20.5 mm

  深度

50 mm

  重量

0.219 kg

  安装螺钉


  材质

PA6
  包装单位

  内盒装件数

8 个

  内盒长度

230 mm

  内盒宽度

115 mm

  内盒高度

107 mm

  外箱装件数

96 个

  外箱长度

450 mm

  外箱宽度

360 mm

  外箱高度

250 mm

  注:以上数据仅供参考,具体参数请咨询工程师。

适用条件

  周围空气温度

(室内)

-5℃~+40℃

  24h 平均温度

(室内)

不得超过 +35℃

  周围空气温度

(户外)

不超过 +40℃

  24h 平均温度

(户外)

不得超过 +35℃

  海拔高度

不得超过 2000m

  最高污染等级

III 级
  配套要求需要配合规定尺寸的母线

  最小电气间隙

大于 8 mm

  最小爬电距离

大于 10 mm

  注:以上数据仅供参考,具体参数请咨询工程师。

产品优势

  安装便捷:模块化设计,支持快速安装和拆卸。

  灵活适应:适配多种规格,适用多种安装场景。

  优质材料:选用优质PA6材料,延长使用寿命。

  可持续性:材料环保无毒,符合RoHS标准。

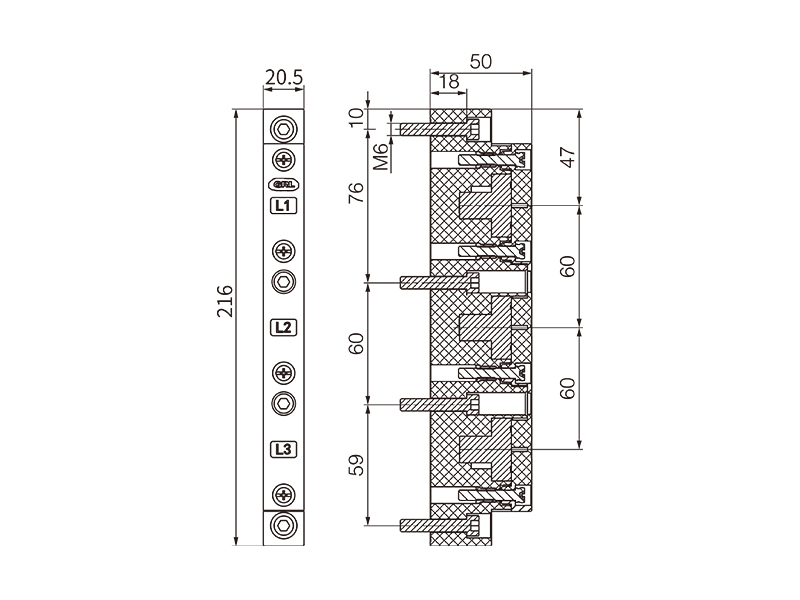

尺寸图


文件下载

  文件名称文件类型大小下载
  3D模型STEP1.19MB下载
  2D尺寸PDF361KB下载
  TUV证书PDF257KB下载
