低压封闭母线系统是什么?

2021-11-20

低压封闭母线系统是一种创新的电气联接方式,广泛应用于电力电网,工业控制,新能源等领域,具体如综合计量箱(JP柜),箱式变电站,电缆分支箱,工业控制柜,风电控制柜等应用场景都可以见到母线系统产品的身影。



低压封闭母线系统的起源

上世纪80年代,德国人推出了一种新型的模块化电气产品,靠着便捷、安全的特点迅速风靡欧美地区,这就是低压封闭母线系统的前身。在改革开放的浪潮中,随着大量欧美技术的引进,母线系统也进入到中国市场。一批已金莱勒,天虹为首的企业吸收欧洲产品的优点,并根据中国电气市场的具体情况,加以优化改进,形成了母线系统产品中的自主品牌群体。



低压封闭母线系统与传统方案有何不同?

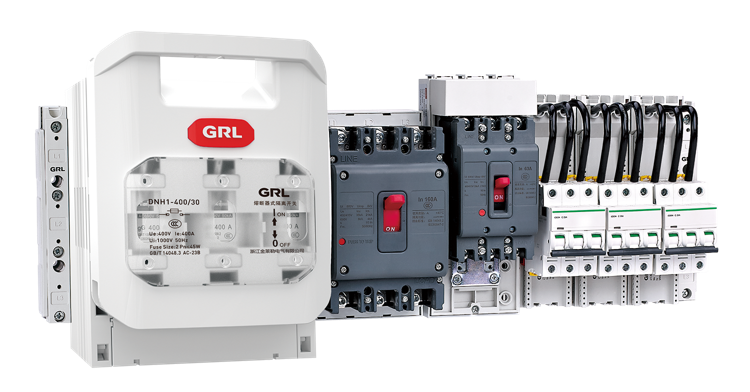

无需打孔即可安装,从左至右依次挂接元件,节约空间

搭积木的即视感、清晰的结构、便捷的操作、空间紧凑、安全防护、易维护!

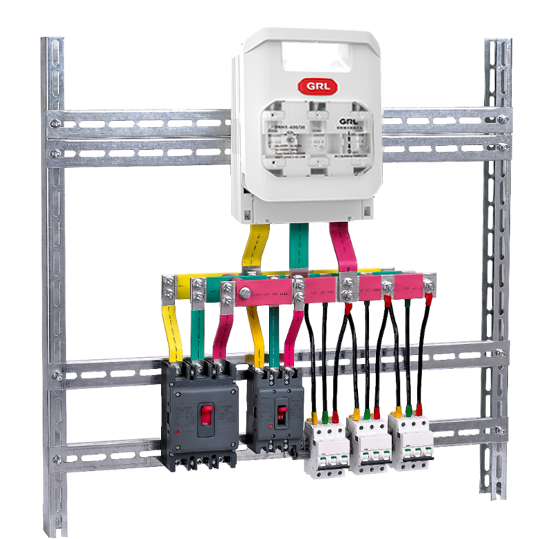

需要测量、标记、钻孔等准备工作,繁琐,效率低,整体配置占用空间

准备周期长、人员技能要求高、步骤繁琐







低压封闭母线系统有什么优点?

母线系统的核心是不打孔连接技术,挂接式的安装方式,和绝缘封闭的设计理念,舍得母线系统拥有了模块化、安全化的特点。

1  快速安装,缩短工期。挂接成功即完成安装,元件与转接器完全匹配,无需加工电缆头,安装技能要求低。

2  绝缘防护,使用安全。母线在系统背面,正面触摸不到裸露导体。即使正面没有安装产品,也有完善的盖罩系统来覆盖母线,实现全方位防触摸保护。

3  结构紧凑,节省空间。减少电缆或铜排的占用空间,避免了线路交叉,层次清晰。结构紧凑,节省配电柜内的宝贵空间。以60Classic经典型母线系统为例,系统高度仅约200mm

4  灵活调整,方便维护。可调整产品挂接位置,结构灵活可变。更换或增加元件便捷,系统无需断电。

5  造型科技,方案美观。流线型设计,配色高档,充满科技感,独树一帜。

6  具性价比。通过金莱勒的母线系统技术,除了可以享受技术带来的便捷与优势,也能节省人力成本、空间成本与维护成本。

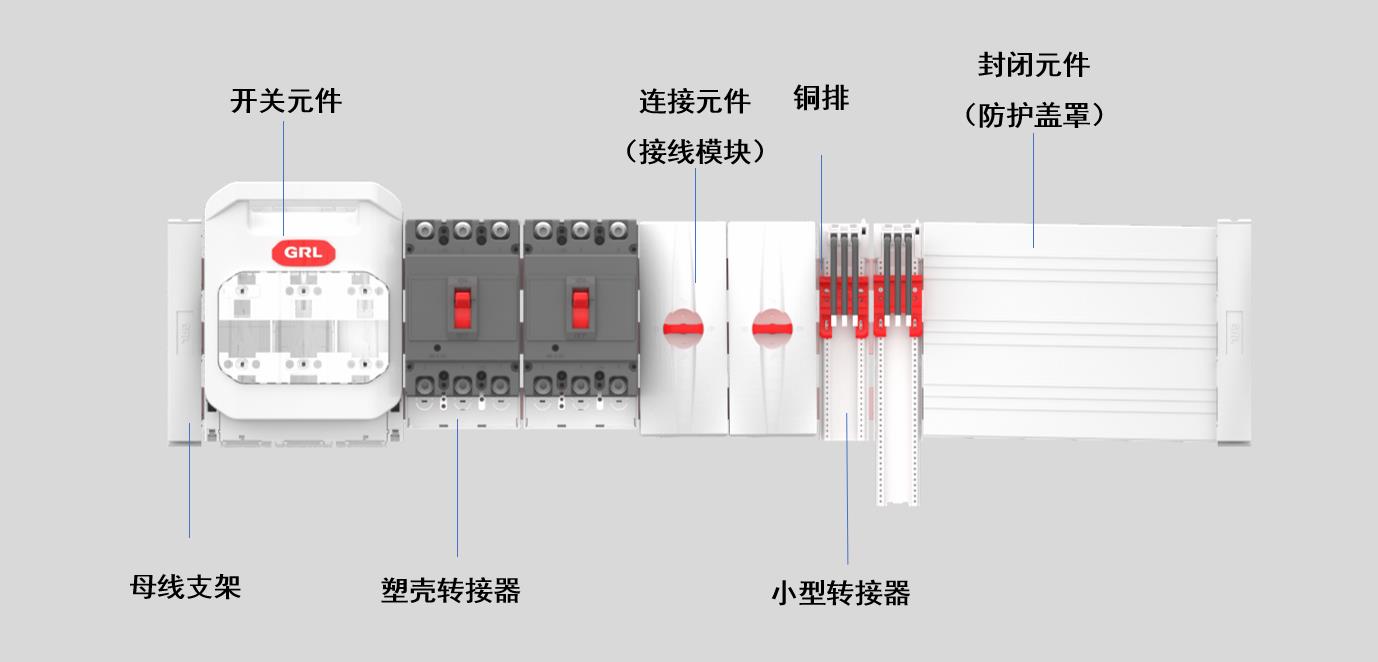

低压封闭母线系统由哪些元件组成?



1 母线支架及末端盖。通过母线支架,可将铜排固定到安装位置,同时对整个母线系统也起到固定安装的作用。

2 铜排。在母线系统中,铜排既起到导电作用,又起到支撑作用,对于铜排的电学性能和物理性能均有一定要求。

3 转接器。过转接器可直接将断路器安装到铜排上,无需额外搭接铜排,亦缩减了安装空间。

4 接线模块及母线夹。利用接线模块及母线夹克快速将导线连接到铜排上,亦可作为铜排延长连接之用。

5 系统盖罩。利用系统盖罩,可将系统完全封闭起来,达到绝缘的效果。

6 开关元件。开关类元件在母线系统中起到过载保护之用,亦可作为主开关使用。

与普通开关相比,母线式开关增加了转接机构,无需打孔即可挂接在铜排上。



低压封闭母线系统可以应用到哪些领域?

母线系统市场潜力巨大,广泛应用在电力分配,工业控制和新能源领域

在电力分配中,如电缆分支箱,电容补偿柜,箱式变电站,综合配电箱(JP柜);

在工业控制领域,如汽车制造,纺织机械,供暖设备,盾构机,冶金机械,玻璃机械,陶瓷制造,数据中心,注塑机械,工业电炉等等;

在新能源行业,广泛应用于风电系统的塔基柜和机舱柜中。
