产品说明
本产品为ZJQ-250系列，可直接将适配的断路器安装于系统中，此转接器的接线方式为软连接连接。
适用范围 | |
订货号 | DN55250 |
适用系统 | 60mm 三极 上端至系统 |
适用标准铜母线 | 12、15、20、25、30×5、10 |
塑壳要求 | 固定式板前 |
适配塑壳安装尺寸 | 35×126(132、139)×M4 |
塑壳示例 | 施耐德 NSU-250/3 |
施耐德 NSX-250/3 | |
施耐德 EZS-225/3 | |
伊顿 NZM2 安装板定制 | |
主要技术参数 | |
额定工作电流 | 250A |
额定工作电压 | 690V |
额定冲击耐受电压 | 6kV |
额定绝缘电压 | 1000V |
参考标准 | IEC61439-1 GB/T 7251.1 |
适用条件
正常工作条件
1.室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。
2.户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。
3.最高污染等级：3 材料组别(mm)：IIIa
4.海拔：安装场地的海拔不得超过2000m。
产品优势
可靠与安全：短路和过载保护，确保安全可靠。
模块化设计：模块化安装快速，布局整洁美观。
可视化操作：分、合闸可视化，支持挂锁保护。
多功能集成：集成电能测量，可远程输出功能
检修与维护：电路容量灵活调整，降低维护难度。

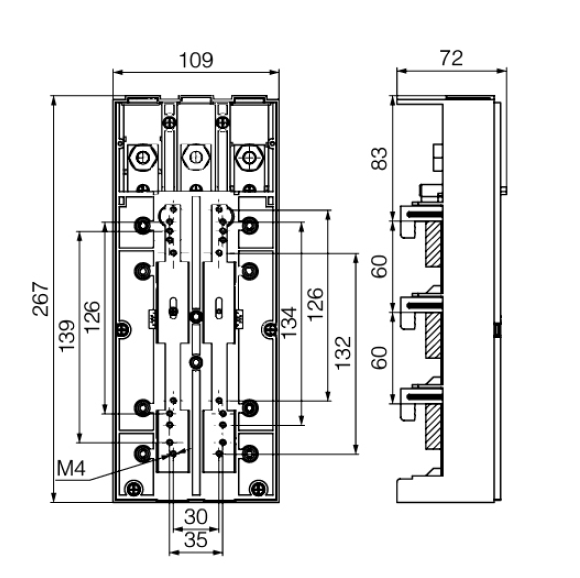

尺寸图
