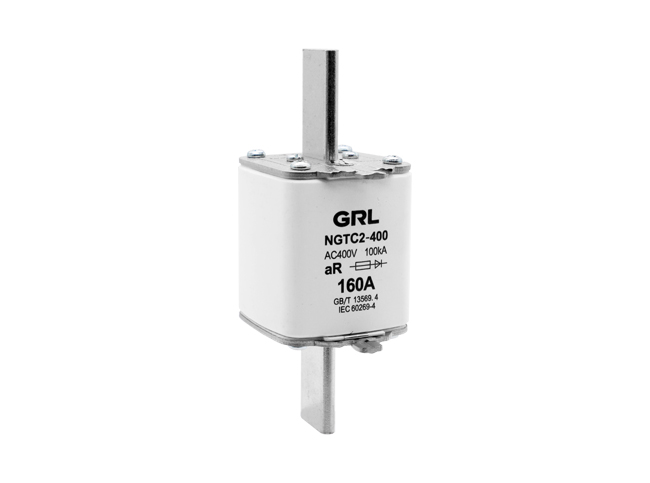

产品说明
型号：NGTC
名称：半导体设备保护用熔断体
尺码：00/1/2/3
标准
IEC 60269-4
GB/T 13539.4
电气参数
额定电压：1000 Vac
额定电流：800 A
额定分断能力：100 kA
分断范围及使用类别：aR
产品说明
产品型号 | 额定电流 | 额定电压 | 尺码 |
| NGTC00 | 10 | 400Vac | 00 |
| 16 | |||
| 20 | |||
| 25 | |||
| 32 | |||
| 40 | |||
| 50 | |||
| 63 | |||
| 80 | |||
| 100 | |||
| 125 | |||
| 160 | |||
| NGTC1 | 100 | 400Vac / 690Vac / 1000Vac | 1 |
| 125 | |||
| 160 | |||
| 200 | |||
| 250 | |||
| NGTC2 | 200 | 2 | |
| 250 | |||
| 280 | |||
| 315 | |||
| 355 | |||
| 400 | |||
| NGTC3 | 355 | 3 | |
| 400 | |||
| 450 | |||
| 500 | |||
| 560 | |||
| 630 | |||
| 710* | |||
| 800* |
* 表示电流规格仅适用于AC400V及AC690V
适用条件
NGTC 系列半导体设备保护用熔断体，适用于交流系统，额定电压有400V，690V及1000V，额定电流10A~800A，作为半导体元件及其组成的成套设备短路保护之用。
产品优势
- 结构简单
- 维护方便
- 体积小
- 重量轻

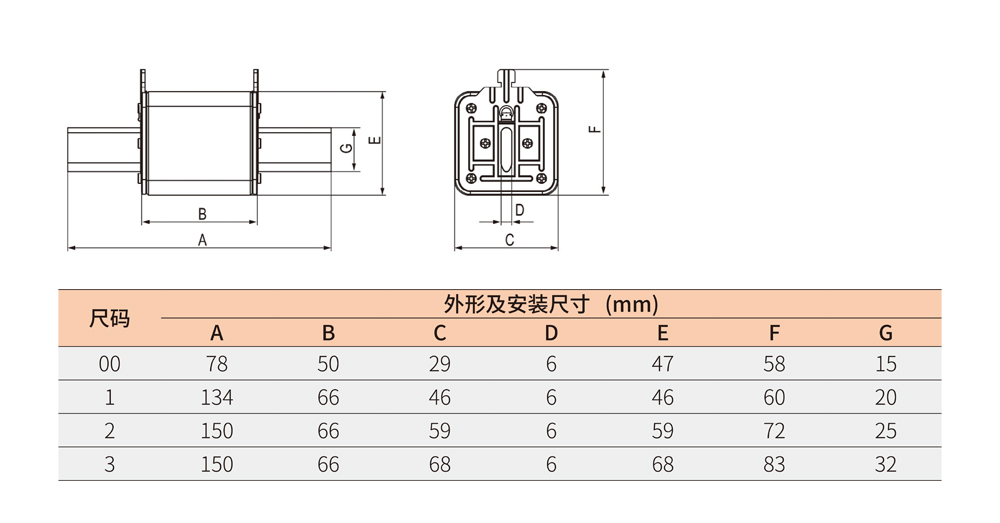

尺寸图
