产品说明
本产品为一般保护用熔断体,具有符合标准的尺寸,全范围分断能力。适用于导线、变压器、电容器、电动机等配电或电路系统的设备、器件的短路和过载保护,也用作矿用线路短路和过载保护。
熔断体
额定电压
690V AC/500V AC/440V DC
额定电流
2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A
额定分断能力
120KA(500V AC)、100KA(440V DC)、50kA(690V AC)、80kA(690V AC, 最大至125A)
认证标志
CCC、CE、TUV
适于行业
电力、通讯
熔断体支持件
额定电压
690V AC/500V AC/440V DC
额定电流
160A
峰值耐受电流
120KA(500V AC)、100KA(440V DC)、50kA(690V AC)、80kA(690V AC, 最大至125A)
极数
1P
尺寸:78 mm × 29 mm × 58 mm
重量:170.5 g ±4%
每盒装件数:3 只
每箱装件数:108 只
盒包装尺寸:94 mm × 87 mm × 63 mm
箱包装尺寸:395 mm × 275 mm × 205 mm
极数:1 极
适用条件
RT16-00(NT00)系列刀型触头熔断器,适用于交流系统,额定电压为500V,额定电流为2A~160A,用于配低压电设备的过载及短路保护。
适用环境
1. 工作湿度范围:在最高温度为 40℃时,相对湿度不超过 50%。在最高温度为 20℃时,相对湿度不超过 90%。
2. 工作温度范围(Tj):-5℃~40℃。超出该范围,额定电流需要额外的修正,修正系数为 Kt。请参考尺寸图中的系数修正表;
3. 盐雾:GB/T 2423.17,t=24h。
4. 海拔:不超过 2000m。当海拔超过该值时:
1) 海拔每升高100米,熔断器的温升上升约为0.5k。
2) 海拔每升高100米,环境温度平均降低约为0.5℃左右。
3) 一般情况下,在开放环境使用的熔断器,可忽略海拔高度对额定电流的影响,仍然按照标准条件选用。
4) 在封闭环境使用的熔断器,如果其箱体的环境空气温度或箱体内部的温度并不随海拔升高而明显下降,仍然可以达到40℃以上,则需要对额定电流降容。熔丝额定电流选择公式:I = In × (1-(h-2000)/100×0.5÷100)。
5. 阻燃要求(针对含塑胶等可燃物料):阻燃等级(UL94)V-0。
维护和存储
1. 储存:
熔断体在储存时,应防止雨雪的侵蚀,存放在空气流通,空气相对湿度(25℃时)不大于 90%,温度不高于 40℃及不低于-30℃的仓库中。
2. 维护:
1)定期清扫灰尘,检查接触点接触情况。
2)维护检查时,要按安全规程要求,切断电源,不允许带电取下熔断体。
产品优势
响应迅速,立即切断电流
稳定运行,提供电气保护
节省空间,维护快速更换
应用广泛,兼容多种设备
功能高效,低成本高效益
尺寸图

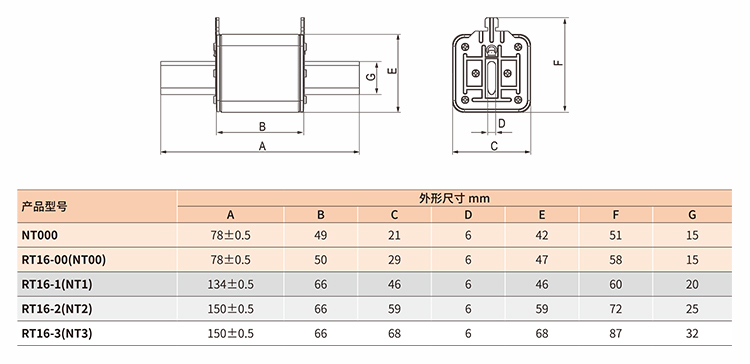

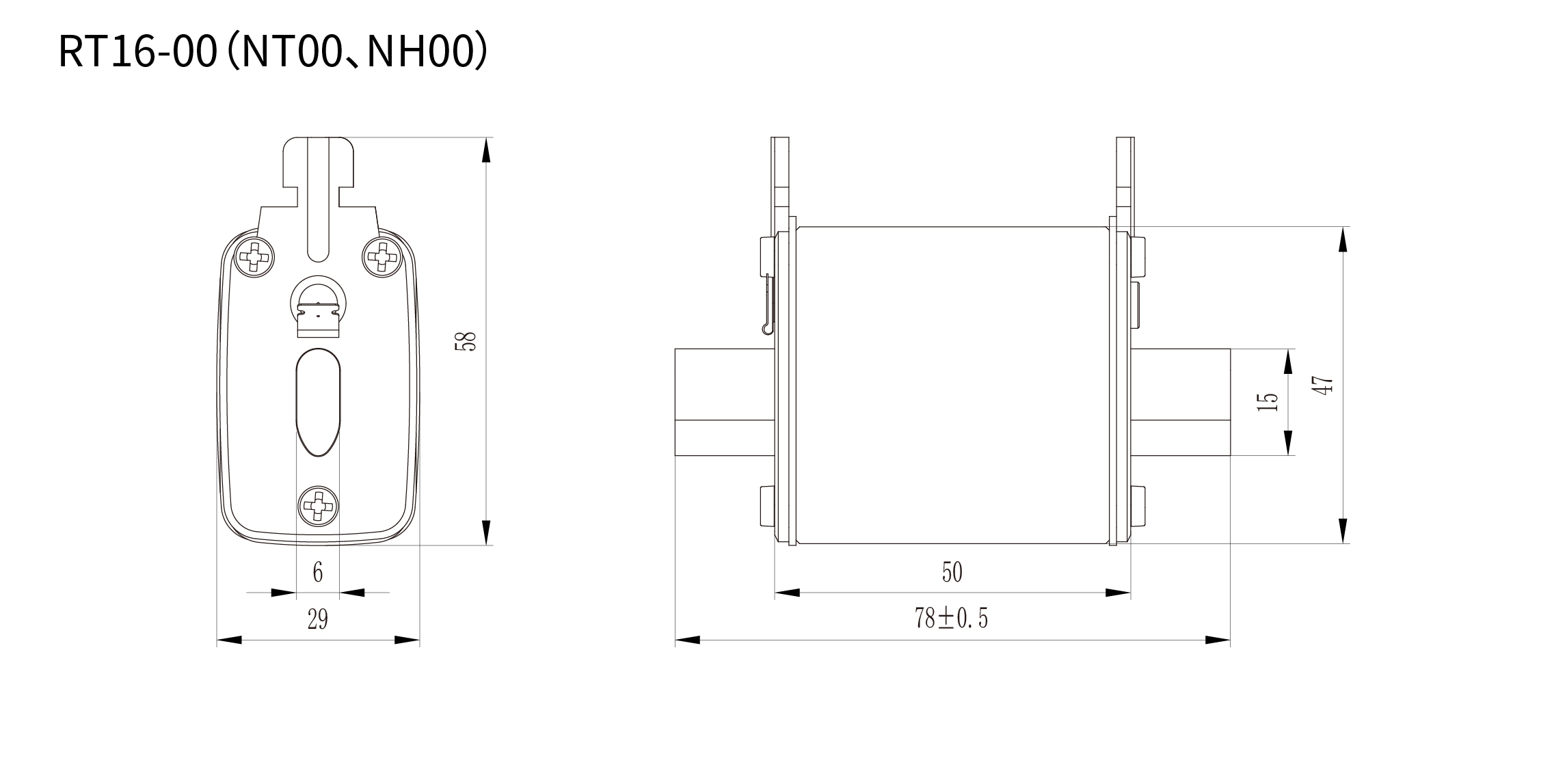

外形尺寸图

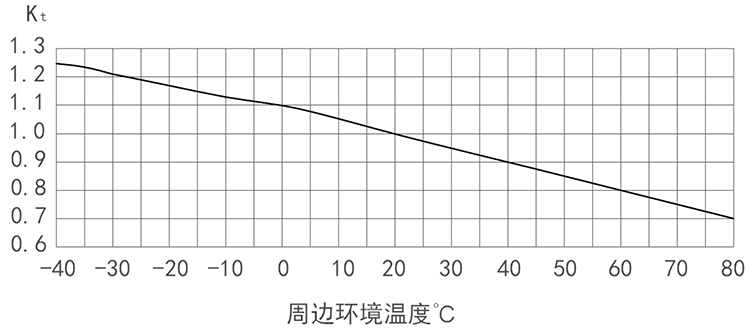

修正系数图
特性曲线图
