本产品为变压器保护用高压限流后备熔断器,具备功耗低和高分断能力，适用于交流50Hz，额定电压 12kV ，额定电流至 80A 的高压户内电力系统,可与其它开关、电器如负荷开关、真空接触器配合使用，作为电力变压器及其它电器设备短路、过载的保护元件，又是高压开关柜、环网柜、高、低压预装式变电站必备的配套电器保护元件。

熔断体

额定电压 Un

12kV

额定电流 In

熔管φ51：6.3A、10A、16A、20A、25A

熔管φ76：31.5A、40A、50A

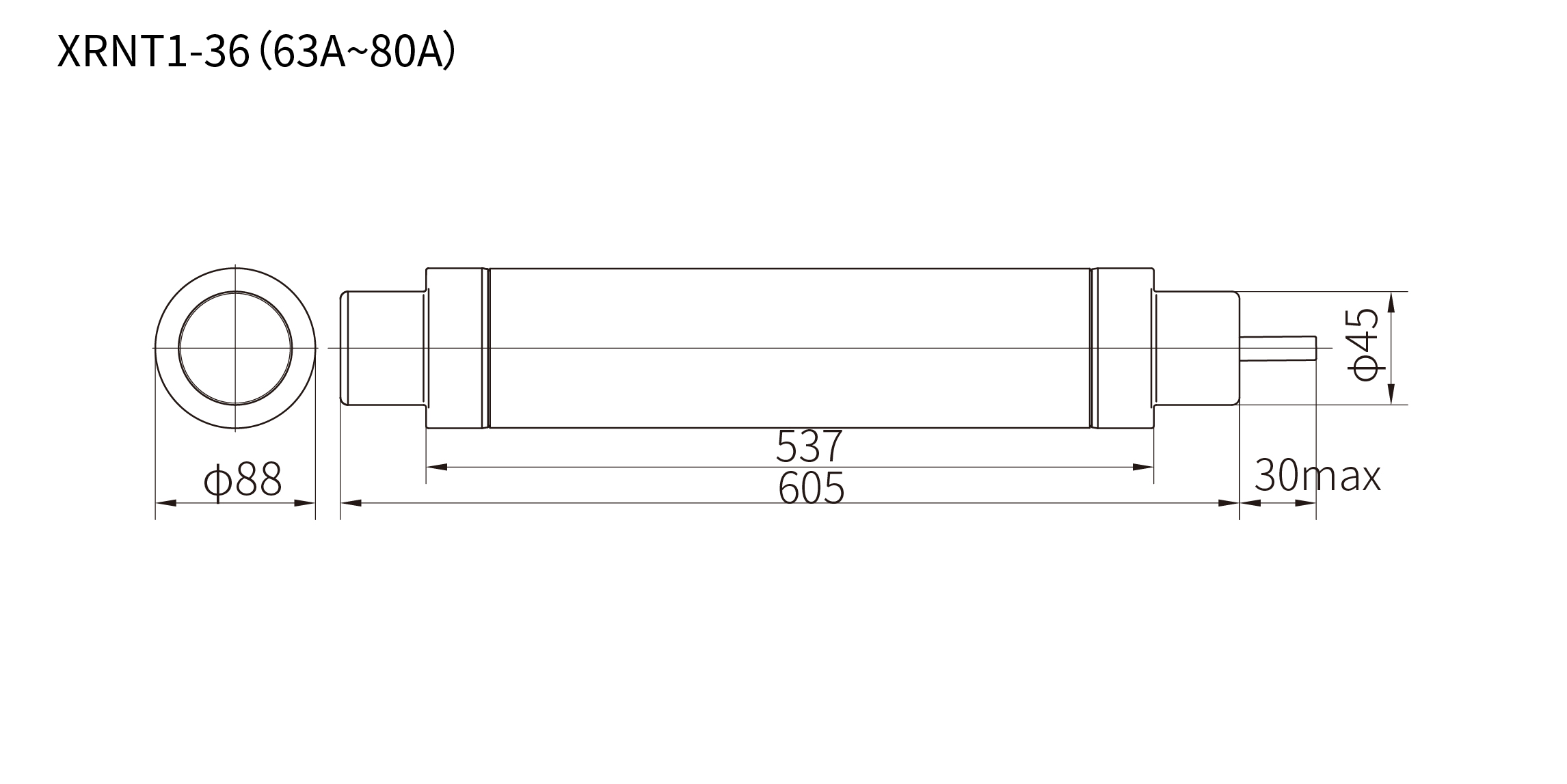

熔管φ88：63A、80A；

最大断开电流

40kA

适于行业

电力

包装信息

包装类型

箱装

包装数量

3 只

包装尺寸

40.1cm*20.1cm*9.1cm

环境

1)温度范围工作温度范围：-25℃~+40℃

2)海拔高度：≤1000m。

3)周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

4)无经常性的剧烈振动环境。

安装

圆柱形熔断体，需配套底座安装。

使用与维护

1)熔断器在使用前应储存在有保护的箱中，任何受过跌落或其它严重机械冲击的熔断器，在使用前必须检查熔断器底座、熔断器及金属部件和瓷管有否损伤、清洁，并测量其电阻值。

2)熔断器可任意方向安装（如水平、垂直或倾斜）。在安装时，必须保证熔断器的撞击器在正确方向，紧固所有的可调连接件，旋转锁紧弹簧夹，以防止接触部分在运行时过热。

3)当熔断器熔断后，必须换上型号和尺码等参数相同的新熔断器，切勿以其它器件代替。

4)更换熔断器时一定要确保熔断器在不带电的条件下更换。熔断器不允许用来切换空载线路。

5)对三相安装的熔断器，除非已肯定仅其中一只承担过故障电流，否则即使一只熔断器动作，其它两只均应更换。

6)当熔断器受到强阳光严重辐射作用时，则应考虑阳光辐射对熔断器的影响。

7)产品应放置在空气流通和相对湿度不高于85％没有雨水侵入的仓库中。

8)熔断器底座的堆垛高度不得超过四层，熔断器的堆垛高度不得超过五层，箱体与场地间垫高至少50mm。

该系列熔断器具有 6.3 A 至 80 A的额定电流，提供出色的性能。

该系列熔断器采用圆柱形外形设计，符合德国DIN标准插入式结构。配备了可靠的撞击装置。

该系列熔断器符合 GB/T 15166.2 和 IEC 60282-1 标准

该系列熔断器结构简单、价格便宜、安装更换便捷、特性稳定、开断电流能力高，并具有很好限流效应。
