产品说明
母线支架用于支撑和固定母线，确保电气连接的稳定性和安全性。
产品参数：
型号：JXB-120
名称：接线板
额定工作电流 Ie：250A
额定工作电压 Ue：690 V
额定冲击耐受电压 Uimp：6 kV
额定绝缘电压 Ui：1000 V
额定短时耐受电流 Icw：12 kA/1 s
极数：3 极
适用系统：60 mm
适用母线：12、15、20、25、30×5、10 标准铜母线和异性铜母线
连接电缆：铜导线 30-120 mm² 圆单股或多股导线
参考标准：
IEC 61439-1:2020
GB/T 7251.1:2023
认证许可：
CE、TUV
CCC认证：无需强制认证
机械参数：
宽度：81.30±1 mm
高度：200.40±1 mm
深度：117.00±1 mm
重量：550±1 g
包装参数：
盒包装件数：1 个
箱包装件数：12 个
盒包装尺寸：214 mm × 124 mm × 100 mm
箱包装尺寸：440 mm × 300 mm × 265 mm
包装材料：纸箱
包装类型：箱装
补充说明：以上数据仅供参考，具体参数请咨询工程师以获取详细和准确的信息。
适用条件
适用系统：
- 60mm母线系统
适用环境：
1.室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。
2.户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。
3.最高污染等级：III级
4.海拔：安装场地的海拔不得超过2000m。
产品优势
采用模块化设计，便于根据需要进行扩展和调整。
布线更整齐有序，减少电缆交叉和混乱，便于安装和维护。
由绝缘材料制成，提供良好的电气绝缘，防止触电和短路事故。
保护接线点免受外部机械损伤，确保系统的安全性和可靠性。

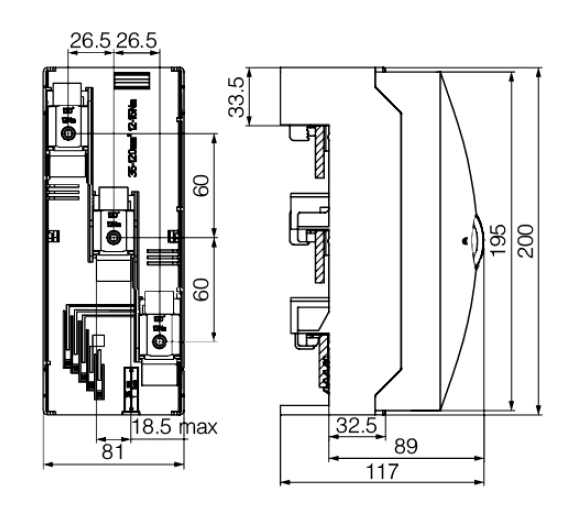

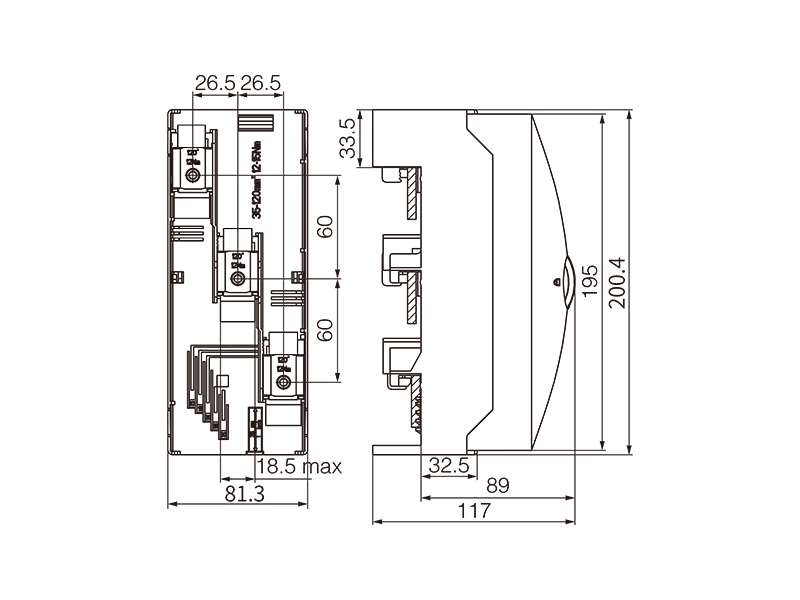

尺寸图
