DN54538

产品说明

接线板用于实现电力的有效分配和管理,确保系统的安全、稳定和高效运行。

产品参数:

型号:JXB-300

名称:接线板

额定工作电流Ie:800 A

额定工作电压Ue:690 V

额定冲击耐受电压Uimp:6 kV

额定绝缘电压Ui:1000 V

额定短时耐受电流Icw:25 kA/1 s

极数:3极 无盖罩

适用系统:60mm

适用母线:20、25、30×5、10 标准铜母线和异形铜母线

连接母线:柔性母线 3-15×20-32

参考标准:

IEC 61439-1:2020

GB/T 7251.1:2023

认证许可:

CE、TUV

CCC认证:无需强制认证

机械参数:

宽度:150.00±1 mm

高度:183.50±1 mm

深度:115.00±1 mm

重量:/

包装参数:

盒包装件数:1 个

箱包装件数:8 个

盒包装尺寸:191 mm × 172 mm × 140 mm

箱包装尺寸:410 mm × 370 mm × 290 mm

包装材料:纸箱

包装类型:箱装

补充说明:以上数据仅供参考,具体参数请咨询工程师以获取详细和准确的信息。

适用条件

适用系统:

- 60mm母线系统

适用环境:

1.室内周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

2.户外周围空气温度:周围空气温度不超过+40℃,而且在24h内其平均温度不得超过+35℃。

3.最高污染等级:III级

4.海拔:安装场地的海拔不得超过2000m。

产品优势

采用模块化设计,便于根据需要进行扩展和调整。

布线更整齐有序,减少电缆交叉和混乱,便于安装和维护。

由绝缘材料制成,提供良好的电气绝缘,防止触电和短路事故。

保护接线点免受外部机械损伤,确保系统的安全性和可靠性。

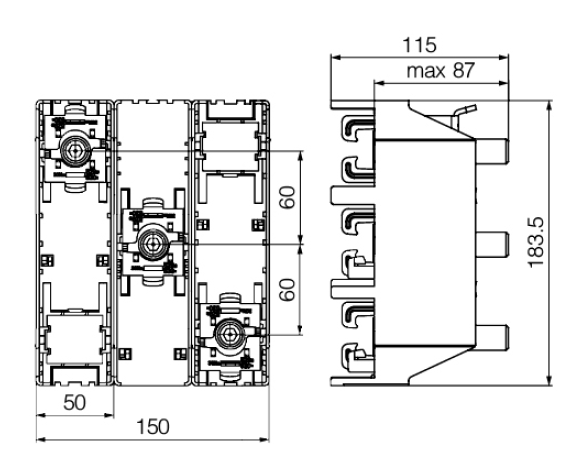

尺寸图
